大功率防空电声警报器

   机器介绍: 重庆隆宇牌LY系列电声警报器是根据我国人民防空及突发灾情警报要求专门研制的,总体来说技术标准高。采用多项本厂专有技术,并融合外省人防警报产品中优秀经验与技术。具有发声效率高、工作寿命长、安装使用方便、抗干扰和抗毁能力强等特点。由于采用本厂发明的国内唯一的宽频带大功率功放模块,因此使警报音的穿透效率传远性能达到同类产品中的较高水平,本产品每台四路输出的连续警音功率是目前同类产品中属于较大的一种。是人民防空警报系统升级换代及市区中心站台的优选产品,本产品已安装在重庆市政府大楼和重庆市虎头岩(红岩),是重庆市最大的中心防空警报系统。并可作为超大型专业舞台音响设备使用。

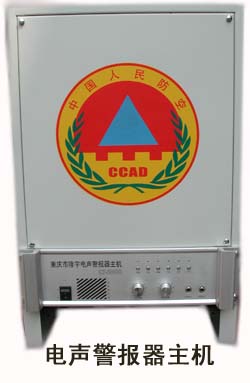

   主要技术参数: 警报器主机功率放大器: n 输出功率:LY-1000型=4×250W=1000W (正弦波)LY-2000型=4×500W=2000W 失真﹤5% n 最大输出功率:LY-1000型﹥1200W LY-2000型﹥2400W n 频率特性:20HZ~20KHZ±1db n 话筒输入电压:≤150mv n 话筒输入阻抗:≥10kΩ n 线路输入电压:≤1V n 额定负载阻抗:2Ω n 线路输入阻抗:≥10KΩ n 警音基频:560HZ n 监听功率:0.5W n 工作电压:±40V

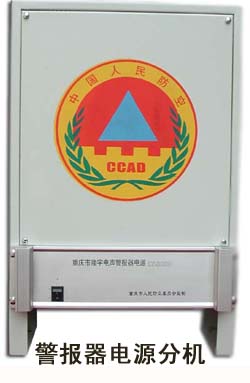

   警报器电源分机: l 工作电流:LY-1000型15A , LY-2000型30A l 输 入:交流50HZ220V±10~15% l 输入功率:LY-1000型=2000W LY-2000型=4000W l 输出电压:±40V (根据蓄电池充电要求设定为±40V) l 输出杂音:≤150MV(100HZ~20KHZ) l 电池组: LY-1000型用6块60AH12V。LY-2000型用6块120AH12V阀控式免 维护全密封铅酸蓄电池。 警报器主机机箱与电源机箱规格: l 尺寸(mm):660(高)×480(宽)×240(深) l 重量:LY-1000型主机=36kg LY-1000型分机电源=40kg(不含蓄电池组) LY-2000型主机=46kg LY-2000型分机电源=64kg(不含蓄电池组) l 工作环境温度:-10℃~+40℃ 湿度:30%~85%

  警报器扬声器组: l 共16只扬声器组成,分四组,每组四只,四个方向。 l 噪音灵敏度:116db/1M/1W l 工作频带宽度:160HZ~3800HZ l 扬声器组额定功率: LY-1000型16×100W=1600W LY-2000型16×150W=2400W l 单只扬声器组额定特性阻抗:8Ω l 每组四只扬声器并联后抗阻:2Ω l 输出声压级:125-133db/(单组5米处) l 每组四只扬声器组接方式:四只扬声器同极性并联。 l 四组扬声器总重量: 160kg 扬声器铁支架重量:100kg l 工作环境温度:-35℃~+75℃ 湿度:30%~90% l 外 形:见图片





  本警报器系统主机与电源分机的操作说明 一、 电源分机面板上仅一个总电源开关,电源开关打开后开关上的指示灯亮,电源分机即向主机供电。 二、 主机面板上设置了预警、空袭、解警、灾警、清零、开机共6只按扭与6只对应的指示灯,以及报警器锁匙开关与主机开关。 三、 电源机开机后,主机内功放即通电,主机面板上开机按钮位置的红灯闪亮,再打开主机电源开关后蓝色指示灯亮,这时主机与外线四组扬声器即接通。 四、 如马上放警报音,请将锁匙插入主机面板上锁匙开关内,向右旋转即接通警音电源,然后将清零与开机这两只按扭同时按住2.5秒钟,使开机按扭上的指示灯闪动后变成红色长亮,即可根据需要按预警、空袭、解警、灾警中任意一种警音的按钮进行放音。注意:操作时必须将这个相关警音按扭按住2.5秒钟方可启动(因本机内有防止误操作的延时功能)!在这一段 警音周期放完毕后,如需要再放,可继续按住此只按扭进行继续放音。如果在放音过程中途需停止,或要转换成其他种警音时,可按清零按扭键令这段警音停止,然后再按其他类警音按扭,进行放音。 五、 本警报器属于超大功率型,内置有6只/8只散热风机给主机散热,保证本系统长时间工作。在警报音开响之后,即将主机正面底部中间的风机电源开关打开。(本机出厂时已将开关设置在风机电源接通位置) 六、 如欲将本机用于语言扩音和线路扩音时,在打开电源与主机的两只开关之后,再按住开机按扭,使开机按扭上的指示灯变为长绿,这时可使用线路输入插口或话筒输入插口,输入外接话筒及线路信号,用线路输入音量旋扭来控制音量大小,在本机作为大型的语音扩音机使用时,可将散热风机开关关掉,开关设在主机底部,以免风机噪声影响音质,功率已足够,不需散热。 七、 监听音量旋钮可控制机内监听喇叭,监听警音和线路输入、话筒输入放大的内容,线路音量旋钮控制输入信号音量。 八、 各种按钮警音放音的时间和时序间隔: 1、 按预警按扭:响36秒停24秒三个周期。 2、 按空袭按扭:响6秒停6秒,15个周期。 3、 按解警按扭:连续响180秒。 4、 按灾警按扭:响6秒停6秒,响36秒停12秒,三个周期。 5、 按清零按扭:所有警音立即停止。 6、 按开机按扭:除启动红、绿灯功能之外,在放送警音完毕之后,按住 此 按钮可实现警音与音源全部关掉。 7、 不用本机时可关断电源机总开关,本系统所有功能全部关掉。 8、 本机用于备战值班时,电源分机和主机的开关可以长期不关,散热风机开关可关闭,本机属绿色节能型,整机功耗小于5W。

  本警报器系统安装说明 一、 扬声器组安装:本系统结构已整体设定好,可按图片进行组装。 二、 扬声器组连接:每组扬声器的四个音头上的四根正红接线与四根负蓝接线分别插入扬声器支架上四组接线架相对应的桩子上,再分别将主机输来的四组各两根正、负接线分别与扬声器支架上四组接线架中任意一组接线架连接,然后用防水胶将四个接线架分别灌注包好,防潮防锈。 三、 用带红、蓝、黄色的电源连接线的六根插头,分别插入主机和电源机上相对应的+、-、地电源三个桩头中的穿孔中拧紧。 四、 备用电瓶的连接:将电瓶上+、- 、地三根线连到电源机的电瓶+、- 、地输入插座桩孔中固定即可。 五、 将输出警音电缆线8根头共四组的每组+、- 线分别接入主机背板上四路警音输出桩+、- 对应接入后上紧。 六、 由于本警报器系统功率十分大,所以电源机的电源线线插头必须插在有6平方以上线径的220V电源线插座板上。220V电源线必须用6平方以上的电源导线才能给本警报系统正常供电,电源线长于50米时,必须换用10平方电线,最好用专线供电。否则,本警报机功率输出将受影响!同时,主机与扬声器之间的8根(四对)连接线,如长度超过50M时,建议采用10平方铜电线,以保证输出功率不受影响。
