其他功能模块 >> 1500VA直流整流滤波模块



对音质起重大作用的新技术产品

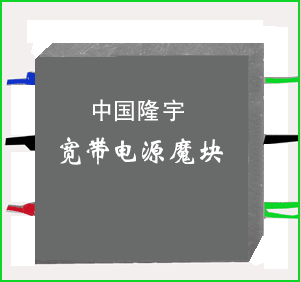

--隆宇宽频带功放电源魔块

  长期以来供音频功放使用的工频单路整流滤波电源的方法已成为传统经典应用模式,在这个模式范围下,为改善音质,提高电源的响应速度,降低电源内阻,以减少信号中影响音质音色的微弱信号的损失,人们常采用双桥整流来加大滤波电解的容量,大大小小不同容量电容多只并联滤波,或加入CBB摩机电容;或采用大容量的无极性薄膜电容来替代电解电容,或在整流滤波后串、并方式加入各种类型的稳压装置,也有干脆采用开关电源-----可是,笔者在数年研制功放模块电路过程中,将各种直流电源组成应用方式都运用之后,得出结论:以上种种改良方法的效果,仅在原有音质、音色上(即某一段频率中的速度、力度、平衡性、噪声干扰方面)有部分的改善,而对声音表现没有整体和本质上的改变,也就是说仅限于摩机范畴的改良措施,并没有从根本上解决传统电源天生存在的"频响内阻",这与笔者发现并成功解决了传统功放电路中交流工作状态的频响内阻--"水盆壁效应"大不一样。

  为了做出优秀的电源,我们对功放电源进行了实质性的分析:音频频率成份中信息万千,变化莫测,表现不同音色的各种信号频率电流在通过同一个整流滤波后直流回路中受到的瞬间频响内阻抗是不大一样的。

  单路整流电源在供功放工作所需的不同量的电流时,回路中会产生不同的连续或瞬间的电压降损耗,这些损耗来自电源变压器绕阻的电阻、电感、整流二极管PN结的压降和结电容容抗、以及导线回路线阻对流过不同频率电流时产生的平均压降,统括起来叫"电源内阻"或叫"频响内阻",而这个"内阻"大小客观上是随着流过回路中音频电流的大小,各种不同频率速度的快慢而频繁变化,各种频率在公共通道中发生相互交扰而发生变大和平均响应速率减慢现象。电源中滤波电解电容是一个无功耗元件,通过这些电容的容量大小、充放电速度快慢的衬垫来保持作用,通常叫"响应能力",在低频和中低频段起到了补偿电源电路作功时压降损耗和降低电源由损耗产生"内阻"的作用。但对中频和高频来讲,由于其固定大容量造就本身响应能力方面的惰性,反而会相对增大频响内阻。我们知道表现声音音色中丰富的泛音、谐音的多次倍频谐波成份大部份都在几十和几百KHZz实测中各种高频快速的谐波直流动态等效电流往往仅在毫安级,这些微弱的动态直流信号回路电流,它们在10KHz以下高、中、低频大密度较低速度的直流的裹协之下,在同一个电源回路中无疑会被淹没掉(这就像一滴水滴进大容量电解组成在充放直流大动态电流"波浪涌动"的"大水溏"中,是谈不上什么好的响应效果的。实测说明,传统单路大容量整流电源固定宽度的等效内阻曲线,是一个通过的频率电流越复杂、动态幅度越大、越会自动收缩变窄的滤波通道可变式内阻曲线。注:任何情况下也不可能令它变宽。因此,针对音频电源来说,传统电源完全是一个被动式的通道回路。实践证明直流电源对传统功放还原音质的失真度影响率占到40%-50%的比例。

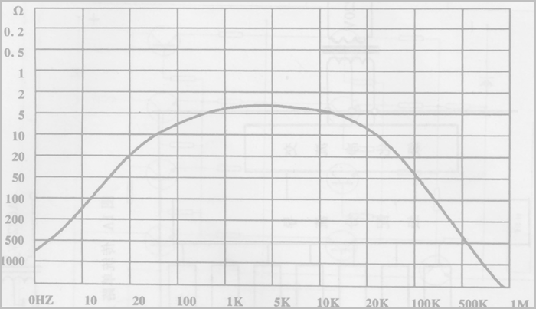

传统直流电源与传统功放等效内阻曲线图

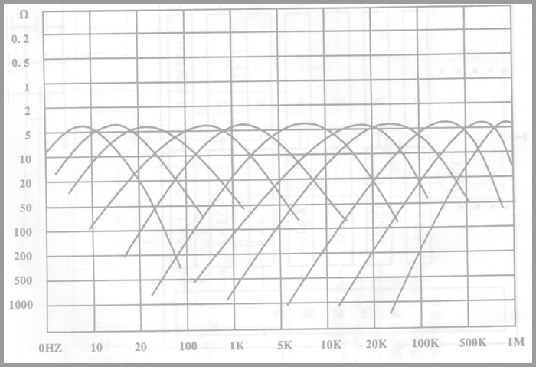

隆宇电源魔块等效内阻曲线图

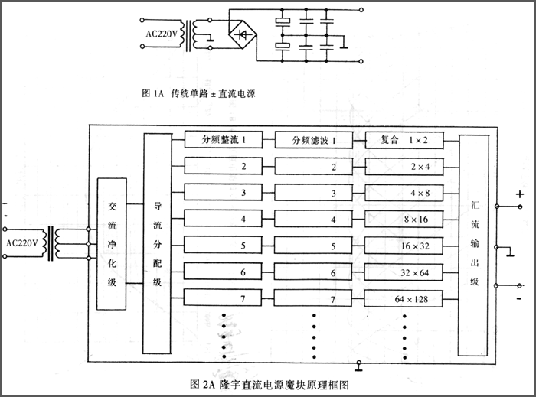

隆宇直流电源魔块原理框图

  本电源魔块电路的设计原理:由于音频信号不象其它单一频率波形的电信号,音乐信号中的每一瞬间,交织了复杂而丰富的各种频率和谐波成份,对应只有单路整流的直流电源回路的平均频率阻抗等效曲线在电源的"内阻"作用下,是呈现一段弧形形态的频响曲线(电源频响曲线似于功放电路频响曲线),我们在电源魔块中的电路由不同元、器件串、并联织成的网段,它们都有固定的谐振频点和谐振频段,这网络中的每一点段都等到于一只带通滤波器,对各种动态频率都会呈现不同的谐振阻抗,都有其最佳的一段谐振效率段,这每一只滤波器上在通过已设定的某段频率信号时,它的输出曲线都是一段带峰波弧形的曲线段落,我们将这从低到高从大到小许多不同频率弧形段曲线首尾连接起来,就近似一条较平直、幅度起伏小的音频频响范围曲线,然后我们再将许许多多条已连接起来的这些密集起伏而又较为平直的曲线再交错复合并联起来,那么你说这条重合的电源频响曲线平不平直?这个电源的等效频响平均内阻会小不小?效率高不高?我们隆宇功放模块电路和本文介绍的电源魔块电路就是根据这个设计的原理研制成功的。
