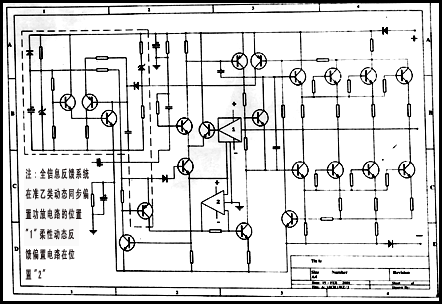

新概念电路--准乙类动态同步偏置功放电路
绿色 节能 高效 大功率 高保真功放模块 优异的特性超过甲类功放 浓缩多种保护功能为于一体
单音道功放模块D-150W、D-200W、D-300W、D-500W、D-1000W系列产品。第五代、第六代D-300W、D-500W、D-1000W HI--FI三维型音乐专用模块、工业工控用模块。
隆宇牌"超级功放"模块是一种新颖的纯国产专有技术大功率驱动器。是采用逆向思维原理创新设计的新概念功放电路。是目前国内功率大、功能多、性价比高、应用范围广的国产新器件。它具有极宽的频响、高速率、高保真、高静噪比、静态微功耗、宽工作电压、动态力度大、宽声场独具的等响度、胆机风味及三维效果，具有多种自保护功能，可与任何前级直接驳接。 本电路是历经多年研制成功并完善的科技成果，定名为"准乙类动态同步偏置功放电路"。它揉合了电子管、晶体管两种功放的优点，是一款新颖的电流型同相放大器。
其突出特点是：功放电路的电压推动级和末级放大级均为数字开关类型的动态同步偏置方式。静态时，整块电路处于＜1０mA微功耗的乙类状态。动态工作时的瞬间，本电路末级功放管的静态电流和动态电流处于一样大小的一种超甲类状态。这个新概念电路彻底消除了瞬态交越失真和开关失真。偶次谐波含量（胆机音色）比固定偏置的传统晶体管功放平均放大10dB。高音区延伸性、低频下沉性、中频声象突出感、整体声音平衡感、声场的纵深感、包围感都比电子管好，达到了听感指标与电气测定指标的平衡和统一。这是对传统固定偏置模式的一个突破性的革新（其原理详见《电子报》、《北京电子报》及《无线电与电视》《影音技术》等杂志96年以来的报道）。
用耳朵收货的发烧友，可试一下本电路是否有胆机的韵味？音质、音色是否比胆机更宽广和悠远，是否通透明亮、齿嘶清晰、纯厚真实？凛厉的爆发力是否震撼您的心灵？与一般晶体管功放相比有哪些方面的不同？ 专业发烧友请动用您的仪器，测定一下本产品的通频带各项指标是否有水份？能否有助于您的开发和应用？
我们真诚地向广大工薪发烧友们送上一份高性价比的国产发烧珍品--中国的麦景图、金嗓子功放！圆一个中国"芯"织成的发烧梦。 本电路应用广泛，对家庭影院、音响工程、有源低音炮、老式扩音机改装，老式广播机中替代电子管输出，维修中、高档音响、进口音响代换功放级。D-500W、D-1000W专为有线广播和舞厅、影院扩音机和大电感负载而设计，可吸收500-3000W反向电势功率。能有效地抵抗外线雷击感应、错相和负载的开、短路对电路的破坏；保护负载不被损坏；对开发应用到各种电感（电机）负载的工业大功率控制驱动用途方面带来极大的方便，并可专门为用户定制特殊指标的模块。
本产品是我部依托本地军工企业的技术，设备研制成功并承制加工的新产品。９５年经国家二级计量站国营4541厂计量鉴定，达到设计指标，在这多年的生产实践过程中，完善了电路的可靠性和各项指标，经国内十多家科专院校所、工厂和有线广播系统常年批量使用，受到一致好评。用第四代D-300W音乐型专用模块组装的第一台隆宇2100A整机，在99年2月1号经国家广播电视产品质量监督检测中心抽样检测，主要技术要求达到和超过国家Ⅰ类机水平。
第五代、第六代模块中采用了我们发明的更新技术，在额定功率内，彻底消除了功放"频响内阻"和扬声器发音瞬态失真现象，使听感效果达到立体声三维感现场境界。 性能指标：仅五支引脚，无调试、无外围电路，OCL方式输出，接容性，感性、阻性负载均可，使用方便。保护功能：可靠的超压、过流、过热、负载短路
频响指标：电压频响1HZ-1.5MHZ,额定功率频响：8HZ-45KHZ.推荐工作电压(100W模块)±5V-36V、(150模块) ±5V-40V、(200W模块) ±5V-40V、(300W模块) ±5V-50V;保护电压:55V;（D-500W）±5 V-65 V，（D-1000W）±5V-75V，保护电压：±80V。保护电流:4A/5A/6A/7A/15A/20A;额定功率:50W/75W/100W/125W/250W/1500W;最大功率:100W/150W/200W/300W/500W/1000W;失真率:8Hz-45KHz(额定功率下)以及通频带8HZ-1.5MHz(1W下)平均小于0.8%;静态电流:小于1０mA;输入灵敏度:小于或等于400mV;增益误差小于0.5dB;输入失调电压:小于60Mv;增益:40db;转换速度:0.5us/实际工作电压;输入阻抗:47KΩ,输出阻抗:2Ω-8Ω.温度保护:85-90摄氏度,
外形尺寸:D-150W、Ｄ－200W、D-300W统一为108×60×15mm,自身铝散热器厚度为4mm,不外加散热器时自身额定散热功率10W;
D-500W与D-1000W为超大型,尺寸为190×70×20mm,自身铝散热板厚度为6mm,不外加散热器自身铝板额定散热功率30W.
均为安装绝缘型,外加散热器配置尺寸参考:使用在连续功率时每10瓦/100平方厘米表面积,使用在动态音乐功率时每10瓦/50平方厘米。
使用注意事项:
1. 因为本功放模块系列增益高达40db,负载阻抗设计在低阻>２Ω,由于动态同步偏置缘故瞬态效率高达96%,爆发力特强,达电源电压幅度。模块内没有任何限幅、限流装置,如接2Ω负载时,供电电压应按比例降低.本电路为电流型放大器,以高增益大电流输出功率,因此无须高工作电压,而要求大电源低降压输出大电流来转换功率，以大功率电源来保证供电电压的自然稳定度，以减小电源内阻来提高供电流的响应速度，为防止过载保护,推荐工作电压: ±30-５０V为最佳.
2. 信号线输入最好采用屏蔽线,整机所有地线应全部集中于一点接地,信号线和直流电源线应远离AC220V电源线和电源变压器,否则易引起自激和产生交流哼声.模块在接入电源时千万注意极性, 正负勿接反.以防烧坏模块.
3. 电源±工作电压请按要求在规定范围.接近或超过规定电压模块会停止工作或产生临界杂声，如因工作电压临界于保护电压；在220V电网电压上升时会使模块频繁保护.
4. 两块模块若同时使用一组±电源,在音乐大动态输出时,尽量少做负载短路试验!并保证负载(音箱连接线)与功放输出端连接良好!以避免音箱内分频器大电感在开、短路时瞬间反向电势正负电压瞬间升高时断续迭加冲击而击坏模块.尤其不要在无信号输出时将负载短路!并请自己测定组装完成后负载上输出功率,不要过荷工作,免得模块过载保护关断无声.
5. 电源变压器无论采用E形、环形或其它类型,次线绕组必须双线并绕,滤波电解电容的容量应尽可能接近,漏电要小;整流桥或四支二极管耐压要够;正向压降应一致:（直流电阻应一致）必须正品!否则大动态时正负电压上下不平衡极易损坏模块,进而烧毁喇叭（应加音箱保护器）！功放在动态工作时,正负电压如不对称,我们用手上灵敏度为400Hz万用表是测不出来的.如电源变压器次级是单绕组抽头的,请千万不要用!为鉴别自装电源是否正确,请采用2只阻值相同的10-30Ω，5W以上电阻接并在正负电源上做电源假负载,快速开关电源,用万用表测几次正负电压是否对称.确认是对称的？再将2只电阻拆掉,接上模块试音.如您对市场上自购的电源配件质量无把握,请与我们联系.我们为您配好,装好给您,让您满意.因为电源正常和好坏有如人体心脏供血系统一样极端重要,您要重视!
6. 为保证模块输出功率,建议采用厚实和散热面积大的纯铝散热器或多层薄铝片相叠起来与机壳固定好.如采用风冷(仪表风扇)相应散热器面积可减少10-15倍.单个300W以下模块需要电源变压器容量尽可能保证200W.初级线径尽可能>Φ1.0mm;次级线径>Φ1.6mm以上,以保证大功率时能输出较大的电流(功率).必须保证模块与散热器结合平整,,并加入硅脂以助散热.我们可提供专业的散热器.
7. 重要提示:您在检查电源正常之后,必须将电源正负极对地用10-20欧姆电阻短接将电容上储存的电能彻底地放干净,才能再接入功放模块,这一道手续一定要做到,否则后果严重,千万、千万要重视.因为电源电解上所充的余电不放掉，接入模块时将使模块形成单边供电损伤。
8. 重要提示:本厂系列模块上所有标志的功率如300W,是指最大音乐功率,而不是连续功率,实际使用时请减半计算,以免造成超载保护或意外损坏损失,我厂产品中只设置极限状态下实现自保护功能,如负载小于0.5欧时，超压时,连续超功率工作时，过热时模块会自行关断,因此使用本产品时请一定在标志功率二分之一之内工作,尽管短时间几分钟内本产品可以使用在标志最大峰值功率下不失真工作(因为我们没有设置任何限幅、限流装置,是为了满足音乐爆棚信号不被切顶失真而这样设计的),多几分钟超载使用会产生不愉快的声音，一般音量电位器开到两点钟也就足够了，最好您能测一下音箱阻抗与大音量时的实际功率电压幅度。
9．本产品均在无散热情况下，对所有模块都进行过过载、过热、冲击破坏及循环老化试验，试音合格后才出厂。如您在工业用途方面有特殊的使用要求，请给出技术参数指标，让我们为您定制。批量购买有惊喜的优惠价格，可代为生产特殊要求的特大功率的整机放大器。
10．售后服务承诺：凡是本厂系列模块产品，无论在何种情况下被损坏，您只需付原货价50%的费用就可以以旧换新。
注：本厂模块是整体灌封，因此质量上是背水一战的强项，只要您严格按照使用要求操作，绝对让你满意！
